İplik Kilitleme Aslında Cıvatanın Kırılmasını Önlemek İçindir

gevşemecıvatayaygındır, ancak fark edilmezse genellikle ekipman titreşimine, bileşen hasarına ve hatta can kayıplarına neden olur. Küçük bir somunun nasıl sıkılacağı, mekanik tasarımda her zaman çok yıllık bir konu olmuştur. Bugün iş yerinde fındık sabitlemenin en temel yönteminden bahsedelim.

Genel olarak, cıvata kırılmasını aşağıdaki dört yönden analiz ederiz:

1. cıvataların kalitesi

2.cıvata ön sıkma torku

3. cıvata gücü

4. cıvataların yorulma dayanımı

Aslında, cıvata kırılmalarının çoğu gevşeklikten kaynaklanır, o da gevşeklik nedeniyle kırılır. Çünkü cıvataların gevşemesi ve kırılması temelde yorulma kırılması ile aynıdır. Son olarak, sebebi her zaman yorulma gücünden bulabiliriz. Aslında, cıvataların yorulma mukavemetinin kullanım sürecinde kullanılamayacağını hayal bile edemeyiz.

Cıvata kırılması, cıvatanın çekme mukavemetinden kaynaklanmaz

Bir M20 × ile Örneğin, Derece 8.8 yüksek mukavemetli 80 cıvatanın ağırlığı yalnızca 0.2 kg'dır ve minimum çekme yükü 20 tondur, kendi ağırlığının 100.000 katına kadar çıkabilir. Genellikle sadece 20 kg'lık parçaları sabitlemek için kullanıyoruz ve maksimum kapasitesinin sadece binde birini kullanıyoruz. Ekipmandaki diğer kuvvetlerin etkisi bile parçaların ağırlığının bin katını geçemez, bu nedenle dişli bağlantı elemanlarının çekme mukavemeti yeterlidir ve cıvataların yetersiz mukavemetinden dolayı hasar görmeleri mümkün değildir.

Cıvatanın kırılması, cıvatanın yorulma mukavemetinden kaynaklanmaz

Dişli bağlantı elemanları, enine titreşim gevşeme testinde yalnızca yüz kez ve yorulma mukavemeti testinde bir milyon kez gevşetilebilir. Diğer bir deyişle, dişli bağlantı elemanları yorulma dayanımlarının 1/10000'ini kullandıklarında gevşerler. Büyük kapasitelerinin sadece 1/10000'ini kullanıyoruz, bu nedenle dişli bağlantı elemanlarının gevşemesi cıvataların yorulma mukavemetinden kaynaklanmıyor.

Dişli bağlantı elemanlarının asıl hasar nedeni gevşekliktir.

Dişli bağlantı elemanlarının gevşetilmesinden sonra, büyük kinetik enerji mv2 üretilir. Bu devasa kinetik enerji, bağlantı elemanlarına ve ekipmana doğrudan etki ederek bağlantı elemanlarının hasar görmesine neden olur. Bağlantı elemanları hasar gördükten sonra ekipman normal koşullarda çalışamaz ve bu da ekipmanın daha fazla hasar görmesine neden olur.

Eksenel kuvvete maruz kalan bağlantı elemanları için diş hasar görür ve cıvata çekilir.

Radyal kuvvete maruz kalan bağlantı elemanları için cıvatalar kesilir ve cıvata delikleri elips haline getirilir.

Sorunu çözmenin anahtarı, mükemmel kilitleme etkisine sahip iplik kilitleme yöntemini seçmektir.

Örnek olarak hidrolik çekici alın. GT80 ​​hidrolik kırıcının ağırlığı 1.663 ton, yan plaka cıvataları 7 takım 10.9 M42 cıvata ve her cıvatanın çekme direnci 110 tondur. Ön yük, çekme direncinin yarısı olarak hesaplanır ve ön yük 300 veya 400 tona kadardır. Ancak cıvatalar da kırılacaktır. Şimdi bunları M48 civatalarla değiştireceğiz. Kök neden, cıvata kilitlemesinin çözülememesidir.

Cıvata kırılması için, mukavemetin yeterli olmadığı sonucuna varmak kolaydır, bu nedenle çoğunlukla cıvata çapının mukavemet derecesini artırma yöntemi benimsenir. Bu yöntem cıvataların ön sıkma kuvvetini artırabilir ve sürtünme kuvveti de arttırılabilir. Elbette gevşeme önleyici etki de geliştirilebilir. Ancak bu yöntem aslında çok fazla yatırım ve çok az kar ile profesyonel olmayan bir yöntemdir.

Kısacası cıvata: "Gevşek değilse kırılır."

Cıvata gevşekliğinin neden analizi

Dişli bağlantı, kendinden kilitleme koşullarına göre tasarlanmıştır: ψ ρ v'den küçük veya eşittir. Dişli çiftte üretilen sürtünme çifti, cıvatayı kendi kendine kilitler ve böylece cıvatayı sıkar, böylece bağlantı statik yük altında otomatik olarak gevşemez. . Ancak, darbe, titreşim, değişken yük ve büyük sıcaklık değişimleri altında, vida çiftinin F sürtünme kuvveti anında azalacak veya kaybolacaktır. Bu fenomen tekrar tekrar meydana gelirse, bağlantı cıvataları yavaş yavaş gevşer. Dişli bağlantı elemanı gevşetildikten sonra kinetik enerji mv2 üretilir. Eksenel kuvvete maruz kalan bağlantı elemanı için diş hasar görür ve cıvata çekilir. Radyal kuvvete maruz kalan bağlantı elemanları için cıvatalar kesilir ve cıvata delikleri hasar görür.

Cıvata kilitleme prensibi: dişli çiftler arasındaki göreli hareketi sınırlayın veya göreli hareketin zorluğunu artırın.

Yaygın gevşeme önleme yöntemlerine giriş

Cıvataları kilitlemek için yaygın olarak kullanılan üç yöntem vardır: sürtünmeli kilitleme, mekanik kilitleme ve kalıcı kilitleme. Bunlardan mekanik kilitleme ve sürtünmeli kilitleme çıkarılabilir kilitleme, kalıcı kilitleme ise sökülemez kilitleme olarak adlandırılır.

Sürtünme kilidi

1. Yaylı rondela gevşemez

Yaylı rondelanın anti-gevşeme prensibi, yaylı rondela düz olarak bastırıldıktan sonra, yaylı rondelanın sürekli bir elastik kuvvet üretmesidir, böylece somun ve cıvatanın dişli bağlantı çifti sabit bir sürtünme kuvveti oluşturarak sabit bir sürtünme kuvveti oluşturur. Direnç torku, böylece somunun gevşemesini önler. Aynı zamanda, yaylı rondelanın açıklığındaki keskin köşeler, cıvatanın bağlı parçaya göre dönmesini önlemek için sırasıyla cıvataya ve bağlı parçanın yüzeyine gömülür.

2. Kontra somun (çift somun) gevşemez

3. Kendinden kilitlemeli somun kilitleme

Somunun bir ucu, açıldıktan sonra dairesel olmayan bir kapak veya radyal bir kapak haline getirilir. Somun sıkıldığında, daraltma genişleyecek ve sıkıştırmanın elastik kuvveti vidalama dişlerini sıkıştırmak için kullanılacaktır.

4. Elastik halka somun kilitleme

Sürtünmeyi artırmak için ipliğe elyaf veya naylon yerleştirin. Elastik halka ayrıca sıvı sızıntısını önlemede rol oynar.

mekanik kilitleme

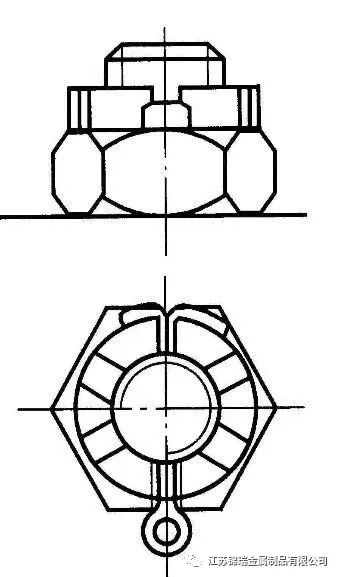

1. Oluklu somun ve kamalı pim kilitleme

2. Durdurma contası

Somun sıkıldıktan sonra, gevşemeyi önlemek için tek kulaklı veya çift kulaklı kilit rondelasını sırasıyla somunun ve bağlı parçanın yanına doğru bükün.

3. Seri çelik tel gevşeme önleyici

Her bir vida başının deliğine yumuşak çelik tel kullanarak girin ve vidaları birbirini frenlemek için seri olarak bağlayın.

kalıcı kilitleme

Yaygın olarak kullanılan kalıcı gevşeme önleme önlemleri nokta kaynağı, perçinleme, yapıştırma vb.

Ayrıca, vida dişleri arasına sıvı yapıştırıcı sürmek, somunların ucuna naylon halkalar yerleştirmek, gevşemeyi önlemek için perçinleme ve zımbalama vb. gibi gevşemeyi önlemenin başka yolları da vardır. Mekanik kilitleme ve sürtünmeli kilitleme, çıkarılabilir kilitleme olarak adlandırılır. , kalıcı kilitleme ise çıkarılamaz kilitleme olarak adlandırılır.

1. Gevşemeyi önlemek için kenar delme yöntemi

Somun sıkıldıktan sonra, ipliği yok etmek için ipliğin ucunu delin.

2. Yapıştırıcı kilitleme - somun kilitleme sıvısı

Somun kilitleme sıvısını cıvata sıkma konumuna uygulayın ve ardından somunu sıkın. Kendi kendine sertleştikten sonra kilitleme etkisi iyidir.
