Bağlantı Elemanları - Cıvatalar Hakkında Gerekli Bilgiler

01. Altıgen cıvatalar

(1) İnç cıvatalar için referans standart ANSI/ASME B18.2.1'dir ve Japon standardı JIS B1180'e (Webster dişlisi) atıfta bulunur. İnç sistemi BSW916'yı (Webster dişi) ifade eder.

①ALTIGEN MAKİNE CIVATA: rondelasız, kiriş uçlu, yarım dişli altıgen cıvata;

②HEX TAP CIVATA: pul yok, kiriş ucu yok, tam dişli altıgen cıvata;

③ALTIGEN KAPAK VİDALARI: Pullu, kiriş uçlu ve yarım dişli altıgen cıvatalar;

(2) Metrik cıvatalar için referans standartlar aşağıdaki gibidir ve farklılıkları tabloda gösterilmiştir:

02. Taşıma vidaları / yuvarlak başlı kare boyunlu cıvatalar

Taşıma vidaları/yuvarlak başlı kare boyunlu cıvatalar (Taşıma Cıvataları): ANSI/ASME B18.5; DIN603; ISO 8677; GB12; GB14

03. Altı köşe başlı cıvata

Altıgen başlı vidalar: DIN912; GB70; ISO4762; ANSI /ASME B18.3

04. Altıgen ağaç vidaları

Altıgen Başlı Lag Vidalar: ANSI/ASME B18.2.1 DIN 571

05. Mobilya vidaları

Mobilya vidaları (Mobilya vidaları): müşteri standartlarına göre

06. Altıgen flanş cıvataları

Altıgen Flanş Cıvatası (Altıgen Flanş Cıvatası): IFI111; GB5787; DIN 921

ürün tanımlama

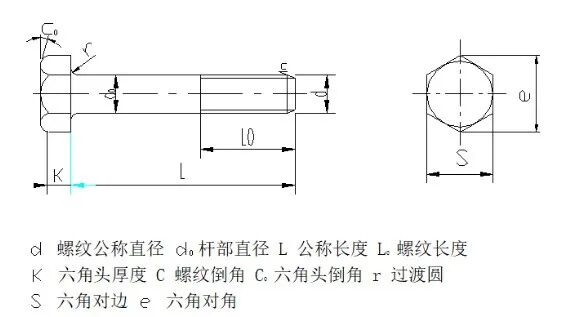

01. Cıvatanın her bir parçasının şeması:

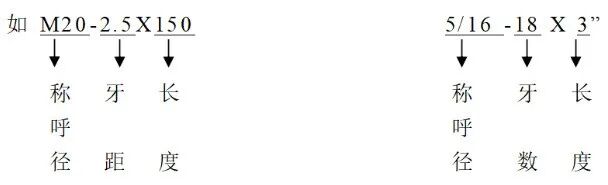

02. Cıvataların tanımı:

Markalama, performans sınıfı

01. Logo

Altıgen başlı cıvatalar ve vidalar (diş çapı 5 mm'den büyük veya buna eşittir). Başın üst kısmında kabarık veya içbükey bir işaret veya başın yan tarafında içbükey bir işaret kullanmak gerekir. Performans seviyesi ve fabrika standardı dahil.

Karbon çeliği: Mukavemet sınıfı işaretleme kodu, "·" ile ayrılmış iki sayıdan oluşur. İşaret kodundaki "·" işaretinden önceki sayının anlamı, nominal gerilme mukavemetini gösterir, örneğin 4.8 derecesindeki "4", nominal gerilme mukavemeti 400N/MM2'nin 1/100'ünü gösterir.

İşaret kodundaki "·"'nin anlamı ve noktadan sonraki sayı, akma mukavemeti oranını, yani nominal akma noktasının veya nominal akma mukavemetinin nominal çekme mukavemetine oranını gösterir. Örneğin, kalite 4.8 ürünlerin akma noktası 320 N/mm2'dir.

Paslanmaz çelik ürünlerin mukavemet derecesi işareti "-" ile ayrılmış iki kısımdan oluşur. Sembol kodunda "—" den önceki sembol malzemeyi belirtir. Örneğin: A2, A4 ve diğer "—" işaretleri gücü belirtir, örneğin: A2-70

02. Sınıf

Karbon çeliği: Metrik cıvataların mekanik performans dereceleri 10 performans derecesine ayrılabilir: 3.6, 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 9.8, 10.9 ve 12.9. Paslanmaz çelik üç kategoriye ayrılır: 60,70,80 (östenit); 50,70,80,110 (martensit); 45,60 (fertenit).
